信息来源于:互联网 发布于:2021-06-18
常用的光学曲线磨床有M9015型和M9017A型。其基本结构相似,主要由床身、坐标工作台、砂轮架和光屏组成
对于精确曲线研磨流程新的数字测量法。 介绍 研磨因其高精度,广泛应用于加工收尾阶段,有确保产品质量的作用。近年来,高效率高性能数控研磨机业已出现,加工技术也得到改进。新研磨机有更高的精度。但是对于研磨过程,缺乏有效的在线检查监控方法。在线检测在声学加工过程中发挥了重要的作用。在精度方面,切割工具和模具制造的最后加工过程是曲线研磨。在这个过程中,磨损的研磨轮会是机器出毛病。众所周知,在磨轮磨损时,磨轮必须要换掉。研磨磨损和工件的在线检测是必要的。目前,对于研磨轮的检测和检测有几种方法,如声响喷射测试,水研磨的流体力学测试,光线投影读取法。等等声学喷射法一种没有破坏性的力学检测技术。声学喷射传感器被用于接触测量,以检测来自于磨轮工件的声学喷射信号。磨轮的磨损度可以通过分析声学喷射信号估计出来。声学喷射信号主要来源于磨轮和工件的弹性触头。可以检测出,磨轮粘合剂破损,砂轮部分破损,工件表面破裂。等等。用声学喷射实验法识别不同的发射器是很难的,因此研磨轮的状况不能够正确的估计出来。在湿研磨中,压力传感器被放置在离研磨器很近的旁边。流体压力反映了间隙和地形。当研磨流体因转动拖入缺口中,流利压力就可以测出。表1展示了它的原理,对于传统的光学曲线研磨机,研磨状态的评估取决于光学投影读数。可视测量全域,是无需接触测量法,测量原理展现在表中

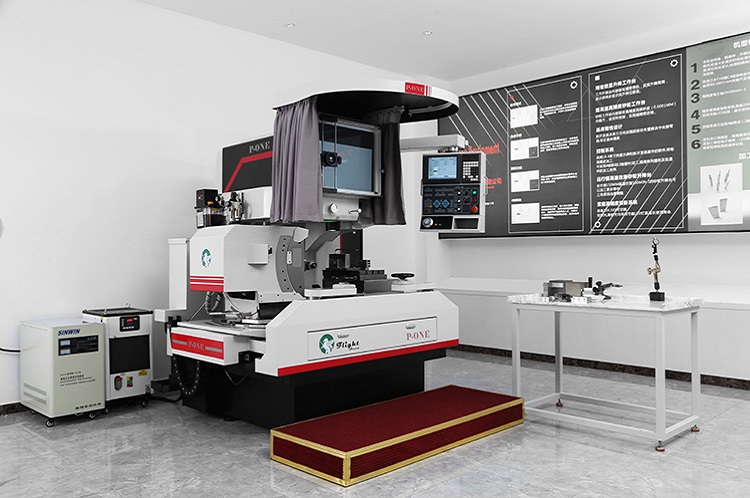

光学曲线磨床是一种性能十分优良的磨削曲面的机床,它在模具加工中作用很大
