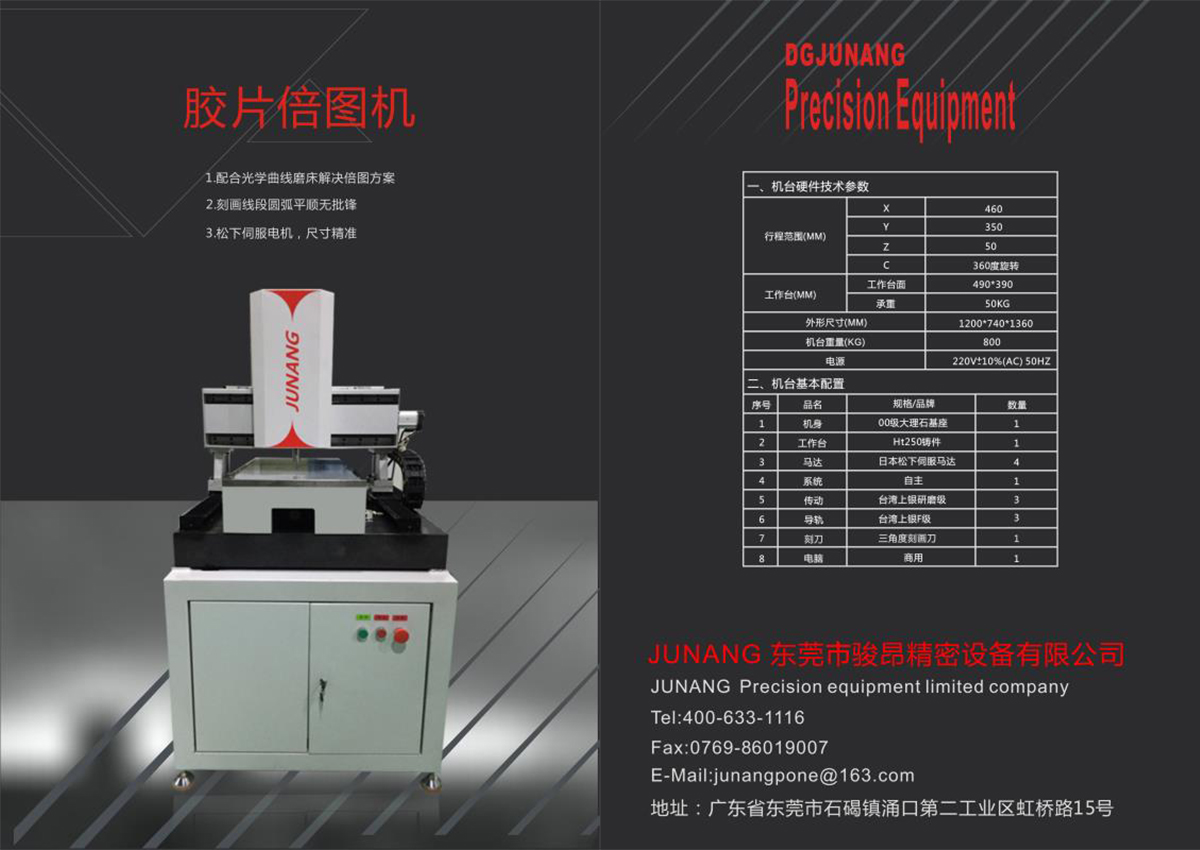

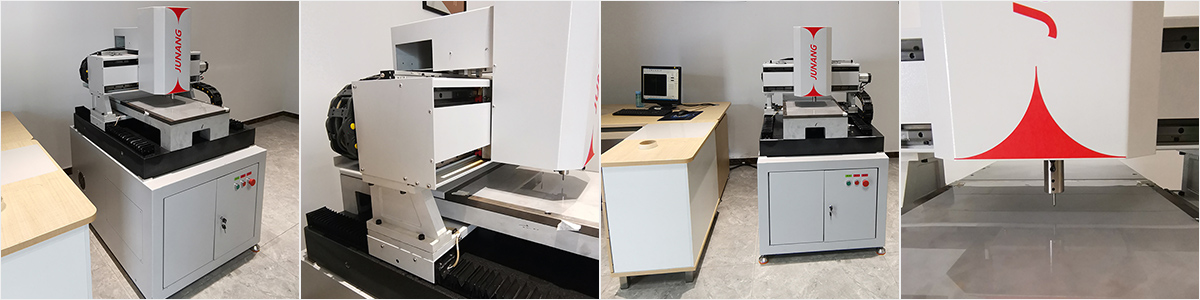

胶片倍图机

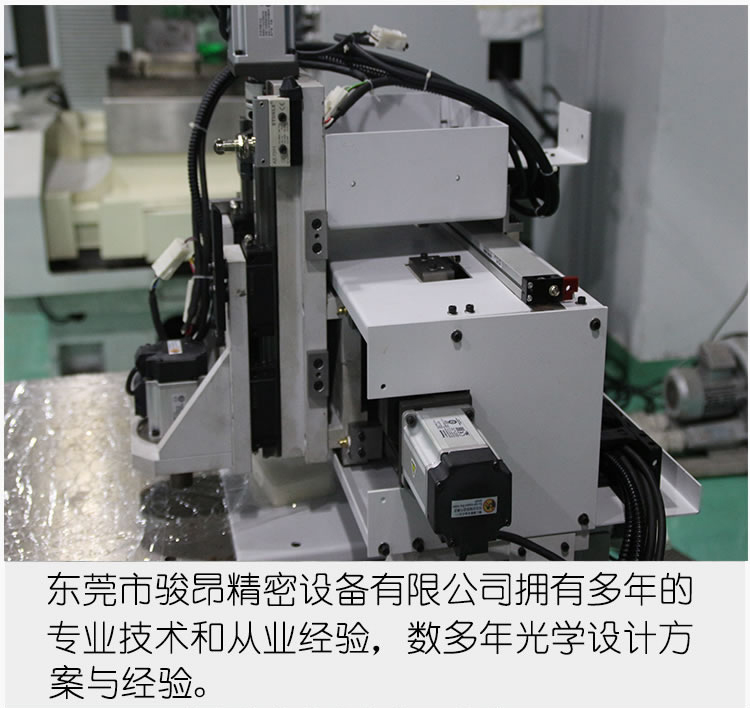

该胶片倍图刻画机构包括工作平台和滑动装置，滑动装置上设有刻画刀，滑动装置为四轴联动结构，四轴联动结构包括X轴移动组件、Y轴移动组件、Z轴移动组件和角度转向组件，刻画刀的底部为带角度的半边刀，半边刀的刀锋向下，沿刀锋的边沿向上形成三个复合切面，三个复合切面分别位于半边刀的三个外侧面上。可分别进行X轴、Y轴和Z轴方向的移动，同时可由角度转向组件带动刻画刀进行转动，在进行转向的过程中，角度转向组件可依程序旋转刻画刀的刀锋方向，始终保持刀锋指向X轴及Y轴插补运动的方向，保证刻画的线槽都是刀锋画出的细腻的线段。
